Машина по производству предварительно-напряженных пустотных плит

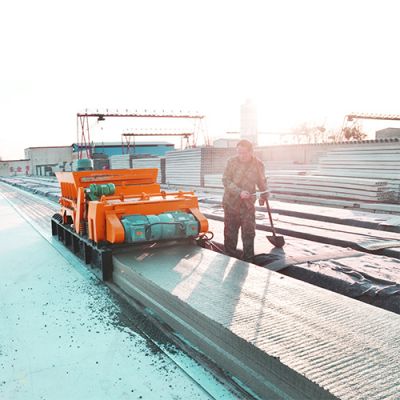

Оборудование для производства предварительно-напряженных пустотных плит – это специализированная габаритная автоматизированная электромеханическая машина непрерывного действия горизонтального типа, предназначенная для использования на формовочных дорожках крупных и средних предприятий по производству преднапряженных железобетонных изделий способом объёмного вибрационного безопалубочного формования. Готовая продукция в дальнейшем широко используется при возведении капитальных построек.

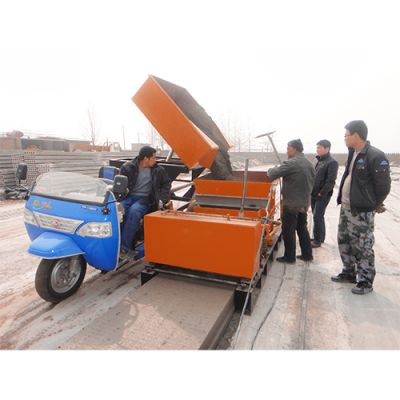

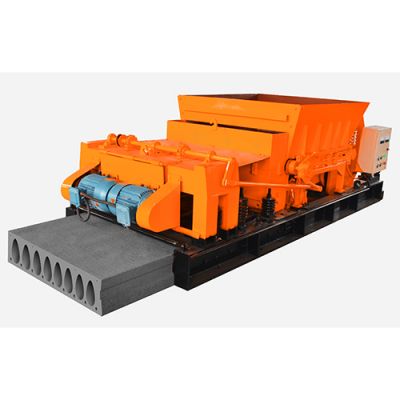

Типовая машина для производства предварительно-напряженных пустотных плит монтируется на базе металлической рамы-платформы, оснащенной колёсами малого диаметра для перемещения по стенду. Загрузка первичного сырья в бункер для материала производится с помощью отдельной подъёмной машины. В бункере установлен вал с лопастями (механический ворошитель), который производит первичную сортировку бетонного раствора и переводит его в рабочую плоскость, под платформу. Электродвигатель с прикрепленными несбалансированными массами (или два вибратора) устанавливаются на нажимной платформе, под которой закреплены цилиндры, образующие в плите пустоты. В хвостовой части станины крепится груз, который необходим для давления на раствор и для уравновешивания общей массы формовочного комбайна. Груз оборудуется подъёмным механизмом, при этом, как правило, применяются цепные передачи. Главный электродвигатель с редуктором, эксцентриком и шатунным рычагом или экструдером смонтированы обособленным блоком в передней части станка.

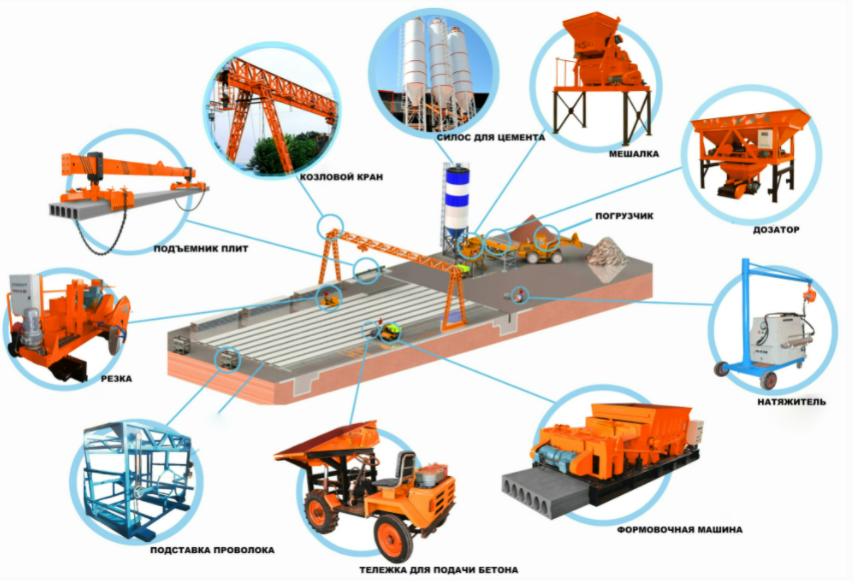

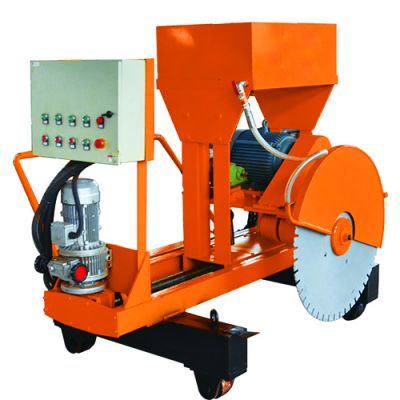

Машина для формовки предварительно-напряженных пустотных плит управляется с помощью кнопочного пульта электрооборудования. Для автоматики на станине предусмотрен отдельный металлический шкаф. Укладка раствора осуществляется на заранее натянутые линии проволоки, которые выполняют функцию каркаса. Выдержанные готовые плиты разрезаются на необходимую длину. Указанные операции проводятся отдельными машинами, без которых технология производства невозможна.

Машина для формования плит имеет несколько модели: (под требовании заказчики)

МодельМощность

Скорость

формования

Максимальная

длина

Кол-о

Диаметр

               Кол-о

          отверстия

             форма

GLY120-1200

15(кВт)

1-1.2(м/мин)

12-Φ7

11/круглая

GLY150-1200

15(кВт)

1-1.2(м/мин)

7.5м

14-Φ9.5

13/эллиптическая

GLY180-1200

19(кВт)

1-1.2(м/мин)

10-Φ12.7

11/персиквидная

GLY200-1200

22(кВт)

1-1.2(м/мин)

10.2м

10-Φ12.7

8/персиквидная

GLY220-1200

22(кВт)

1-1.2(м/мин)

11м

10-Φ12.7

6/круглая

GLY250-1200

26(кВт)

1-1.2(м/мин)

12.6м

10-Φ12.7

8/персиквидная

GLY300-1200

33(кВт)

1-1.2(м/мин)

15м

12-Φ12.7

6/персиквидная

GLY380-1200

44(кВт)

1-1.2(м/мин)

18м

14-Φ12.7

7/ромбическая
